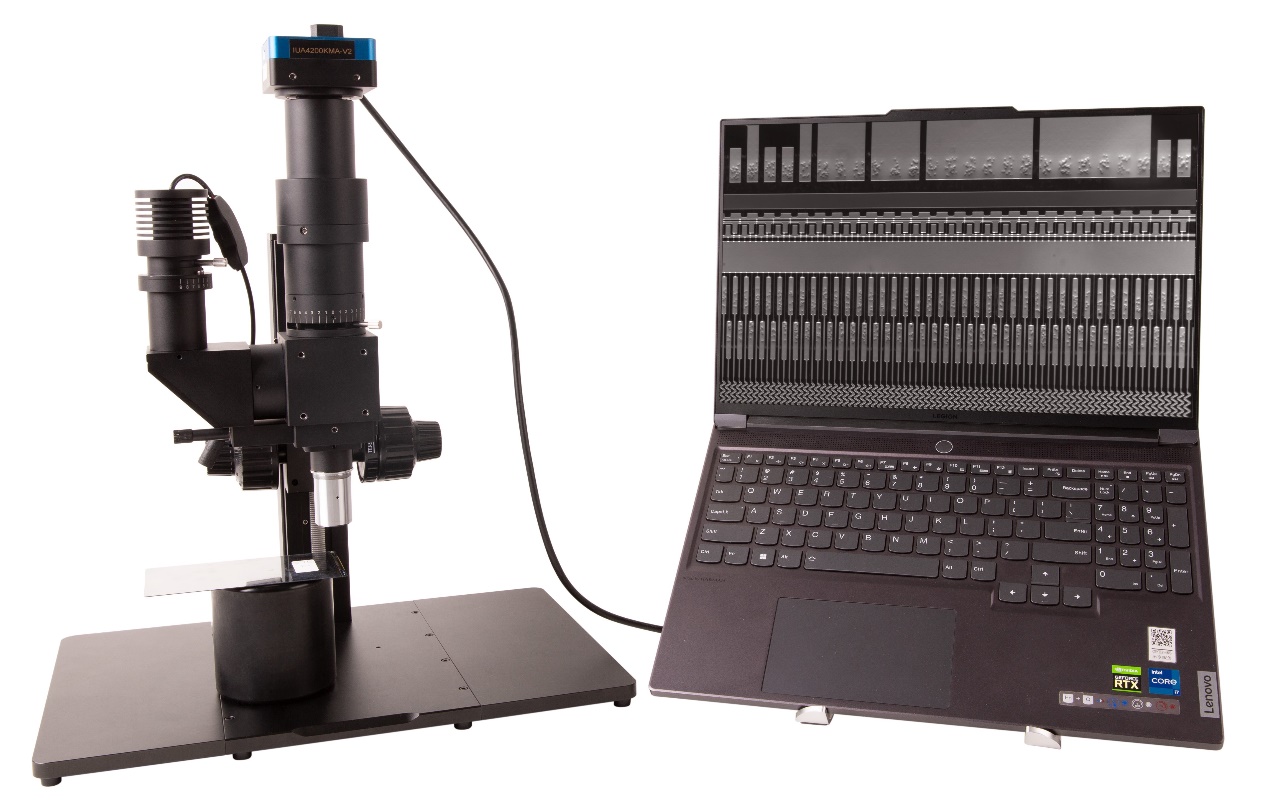

Микроскопическая система серии DIC100 с дифференциальным интерференционным контрастом позволяет обнаружить проводящие частицы в ЖК/OLED и детально рассмотреть частицы, отверстия, трещины и неровные контуры образца, что делает анализ материала более надежным.
Процесс происходит следующим образом:
1. После того как линейно поляризованный свет, излучаемый поляризатором, проходит через призму Номарского с двойным лучепреломлением, он разлагается на два пучка поляризованного света, которые колеблются перпендикулярно друг другу и имеют определенную разность фаз;
2. После облучения образца двумя некогерентными пучками света небольшая неровность или разница в показателе преломления на поверхности образца в поле зрения вызывает разницу оптического пути между двумя пучками света. После отражения от образца оба пучка света проходят через призму Номарского и вновь соединяются;
3. Объединенный свет проходит через анализатор, чтобы сделать направления их колебаний согласованными и интерферирующими;
4. Благодаря интерференции и изменению амплитуды светового пучка повышается контрастность светлых и темных деталей образца. В то же время изображение деталей образца приобретает трехмерный рельефный эффект.
Призма Номарского может регулироваться по горизонтали, что действует как фазосдвигающий компенсатор, изменяя яркость и цвет интерференции между объектом и фоном в поле зрения, тем самым достигая идеального эффекта наблюдения.
• Световое поле изображения: 1X (фокусное расстояние объектива 180 мм), различные объективы увеличения могут быть настроены;
• Размер поверхности изображения светового тракта: 25 мм;
• Изображение пути света спектральный диапазон: видимый свет;
• Интерфейс камеры: C/M42/M52, и т.д. опционально;
• Освещение метод: Критическое освещение / освещение Kohler опционально;
• Источник освещения: 10 Вт белый / синий светодиод (опционально).
Параметры системы:
параметры объектива с рабочим расстоянием (парфокальное расстояние = 45 мм)
|
Код заказа |
Увеличение |
NA |
WD/мм |
Фокусное расстояние (мм) |
Разрешение (мкм) |
OFOV (мм) |
IFOV (мм) |
Резьба |
|
DIC5XA |
5X |
0.15 |
20 |
3 6 |
2.23 |
5 |
25 |
M20*0.705 |
|
DIC10XA |
10X |
0.30 |
15 |
1 8 |
1.1 |
2.5 |
25 |
M20*0.705 |
|
DIC20XA |
20X |
0.40 |
10 |
9 |
0.75 |
1.25 |
25 |
M20*0.705 |
|
DIC50XA |
50X |
0.80 |
2.5 |
3.6 |
0.41 |
0.5 |
25 |
M20*0.705 |
|
Код заказа |
Увеличение |
NA |
WD/мм |
Фокусное расстояние (мм) |
Разрешение (мкм) |
OFOV (мм) |
IFOV (мм) |
Резьба |
|
DICL2.5XA |
2.5X |
0.075 |
6.2 |
8 0 |
4.46 |
10 |
25 |
M26*0.705 |
|
DICL5XA |
5X |
0.15 |
23.5 |
40 |
2.2 |
5 |
25 |
M26*0.705 |
|
DICL10XA |
10X |
0.30 |
22.8 |
20 |
1.1 |
2.5 |
25 |
M26*0.705 |
|
DICL20XA |
20X |
0.40 |
19.2 |
10 |
0.8 |
1.1 |
25 |
M26*0.705 |
|
DICL50XA |
50X |
0.55 |
11.0 |
4 |
0.6 |
0.44 |
25 |
M26*0.705 |
